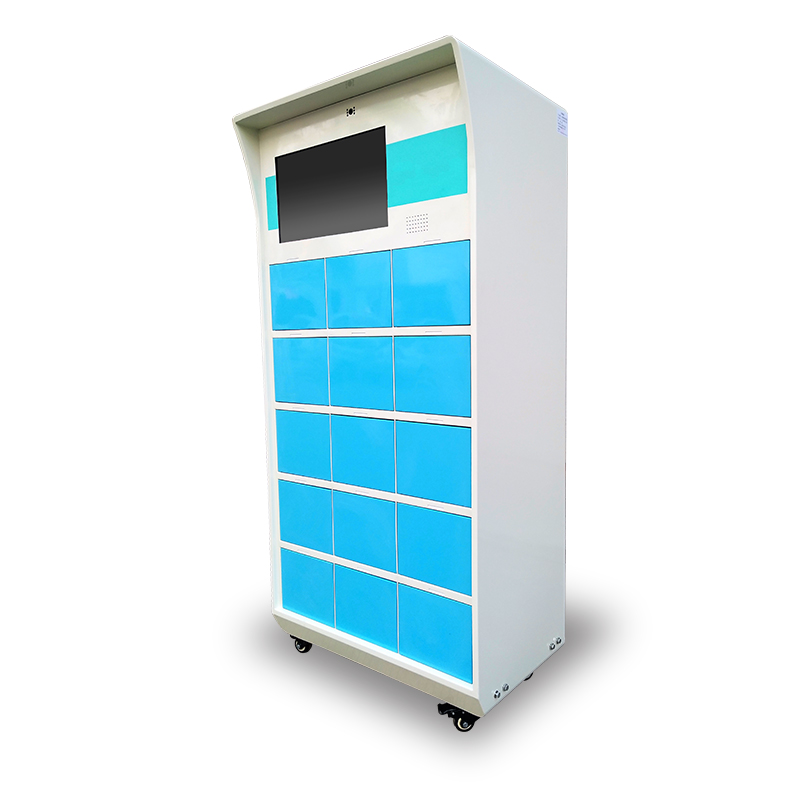

15门智能变电换电柜
一、基本参数与环境条件
1、基本参数
进出线方式：
下出线：控制系统输入电源线/204mm²*1；充电系统输入电源线/6mm²*1
维护方向：背面，且断路器有防护面板
自然环境：室内型
安装方式：立地式柜体
尺寸（长*宽*高）884mm*598mm*1820mm

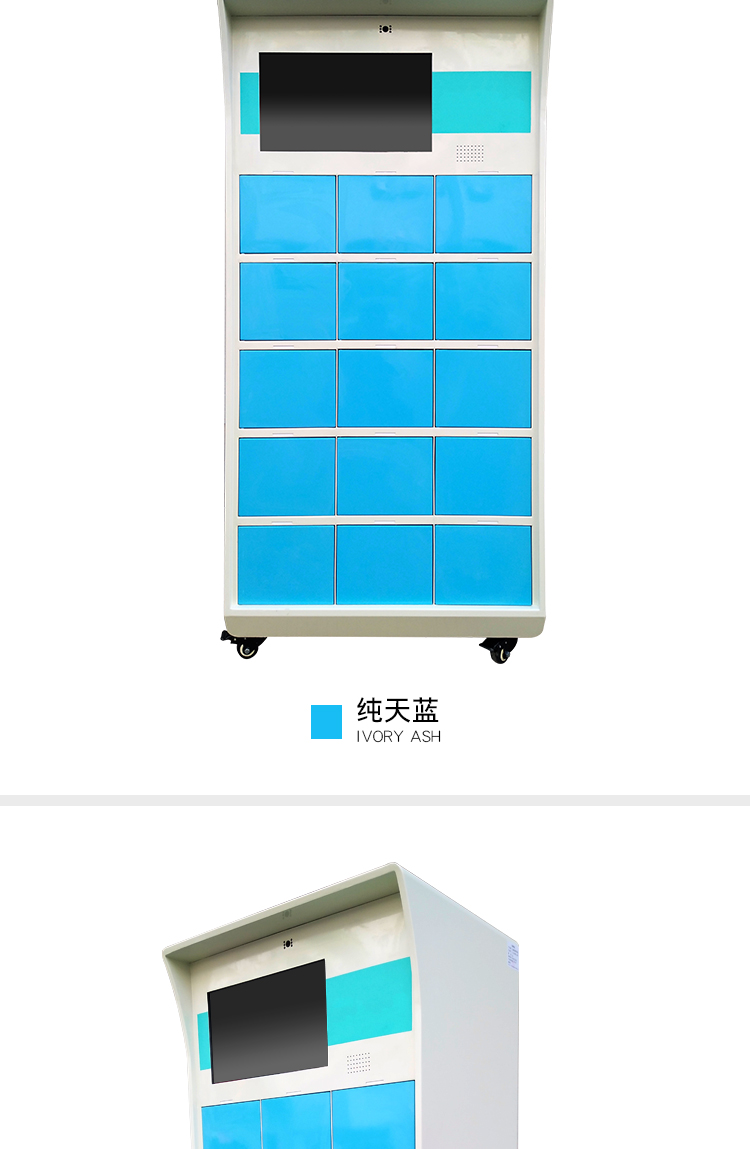

柜体颜色：奶白色、蓝色
2、质量与可靠性参数
外壳防护等级：IP33
防火等级：UL790—Class C
使用寿命：3年
3、环境适应性要求
工作环境温度：-10℃~+45℃
工作相对湿度：≤95%，无凝霜
二、机柜主要部件

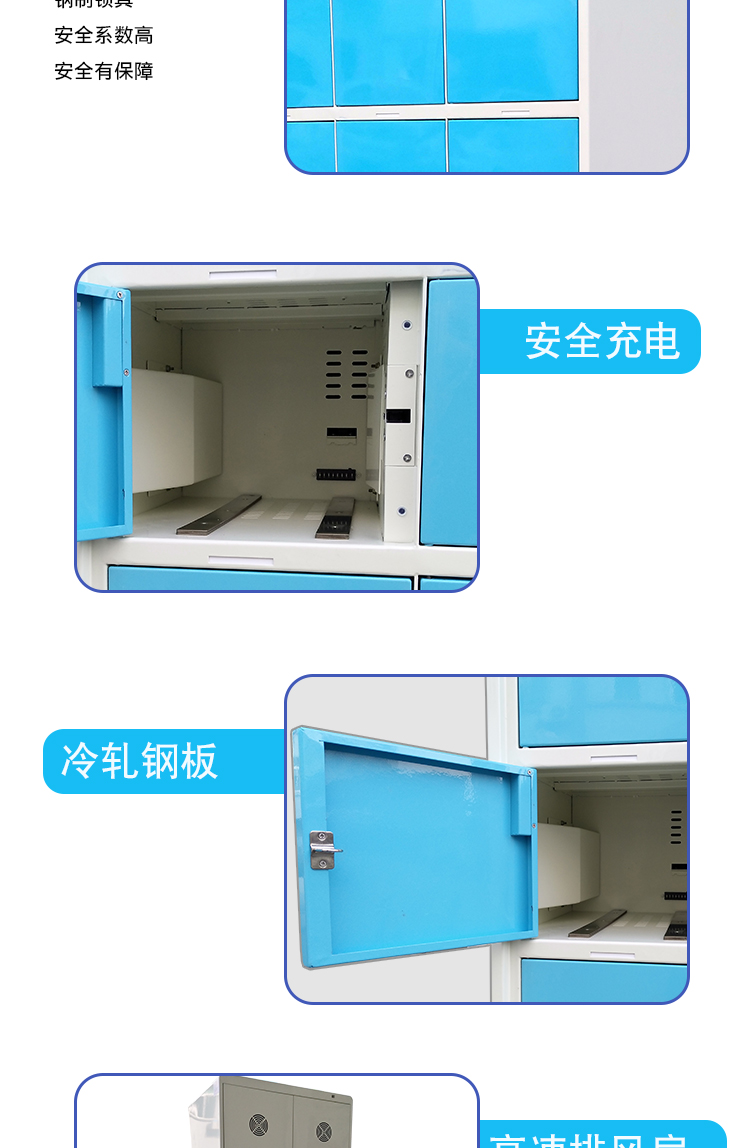

充电仓15个（电磁锁式）
充电模块15套（RS485通讯/60V/400W）
柜控模块1套（PLC控制系统）
工程PC机1个（支持联网通讯）
21寸触显一体屏1个
开关电源1个（DC12V/16A）
摄像头1个（HD-480P）
三色指示灯15个
（蓝色表示——已经充满）
（绿色表示——正在充电）
（红色表示——异常情况）
三、整柜主要技术参数
交流输入电压：220V
交流电源频率：50Hz
最大效率：＞96%
噪声（分贝）：＜30dB（距机柜1m处）
内部通讯接口：RS485
静态功率：50W（零载充电）
满载功率：5650W（满载充电）
